رافعة مقصية ذاتية الحركة (مشغل هيدروليكي)

Self-Propelled Scissor Lift (Hydraulic Drive)

منصة رفع متحركة بسعة 230/300 كجم، وارتفاع عمل يصل إلى 15800 مم.

منصة عمل متحركة قابلة للرفع بحمولة 230\300 كجم، وارتفاع عمل يصل إلى 15,800 مم. تم تصميم هذه الرافعة لتكون فعالة وسهلة الاستخدام، حيث تعتمد على مشغل هيدروليكي ويوفر وظيفة الدفع الذاتي، مما يسمح للمشغلين بالقيام بحركة الارتفاع والحركة الأمامية والخلفية والتوجيه مباشرة من خلال المنصة، حتى أثناء غنجاز المهام على ارتفاع عالي. بالمقارنة مع الرافعات المقصية المتنقلة اليدوية، فإن ميزتها الأكبر هي أن العمال يمكنهم التحكم في حركة رافعة المقص أثناء وقوفهم على المنصة، مما يجعل العمليات أكثر ملاءمة بشكل كبير.

تتضمن المنصة امتداد بطول 90 سم، مما يوفر مساحة عمل إضافية ويوسع نطاق تشغيلها. هذه الرافعة الجوي مناسبة للعمليات المستمرة على ارتفاعات عالية من خلال مساحة كبيرة، مما يجعلها مناسب للاستخدام في صالات المطارات والمحطات والأرصفة ومراكز التسوق والملاعب والعقارات السكنية وورش العمل في المصانع.

230\300 كجم

15800 مم

المواصفات

الموديل	الوحدة	FSJY0608	FSJY0810	FSJY1012	FSJY1214	FSJY1416
أقصى ارتفاع للتشغيل	mm	8000	10000	12000	13800	15800
أقصى ارتفاع للمنصة	mm	6000	8000	10000	11800	13800
الارتفاع التخزين (درابزين غير مطوي)	mm	2150	2275	2400	2525	2550
الارتفاع التخزين (درابزين مطوي)	mm	1690	1815	1940	2065	2100
الطول الكلي	mm	2400	2400	2400	2400	2770
العرض الكلي	mm	1150	1150	1150	1150	1300
قياس المنصة	mm	2270×1150	2270×1150	2270×1150	2270×1150	2640×1150
طول التمديد للمنصة	mm	900	900	900	900	900
الخلوص الأرضي (منصة التخزين)	mm	110	110	110	110	100
الخلوص الأرضي (منصة الرفع)	mm	20	20	20	20	20
قاعدة العجلات	mm	1850	1850	1850	1850	2230
أدنى نصف قطر دوران (العجلة الداخلية)	mm	0	0	0	0	0
أدنى نصف قطر دوران (العجلة الخارجية)	mm	2100	2100	2100	2100	2700
مصدر الطاقة الكهربائية	V/kW	24/4	24/4	24/4	24/4	24/4.5
أقصى سرعة للتشغيل (منصة التخزين)	km/h	3.5	3.5	3.5	3.5	3.5
أقصى سرعة للتشغيل (منصة الرفع)	km/h	0.8	0.8	0.8	0.8	0.8
سرعة الرفع \ الخفض	sec	40/50	40/50	70/80	70/80	70/80
البطارية	VAH	24/270	24/270	24/270	24/270	24/300
الشاحن	VAH	24/30	24/30	24/30	24/30	24/30
أقصى قدرة على الصعود	％	20	20	20	20	25
أقصى زاوية تشغيل آمنة	°	2-3°	2-3°	2-3°	2-3°	2-3°
التحكم		التحكم التناسبي الكهروهيدروليكي	التحكم التناسبي الكهروهيدروليكي	التحكم التناسبي الكهروهيدروليكي	التحكم التناسبي الكهروهيدروليكي	التحكم التناسبي الكهروهيدروليكي
المشغل		عجلة أمامية مزدوجة	عجلة أمامية مزدوجة	عجلة أمامية مزدوجة	عجلة أمامية مزدوجة	عجلة أمامية مزدوجة
مكابح هيدروليكية		عجلة خلفية مزدوجة	عجلة خلفية مزدوجة	عجلة خلفية مزدوجة	عجلة خلفية مزدوجة	عجلة خلفية مزدوجة
حجم العجلات (عجلات صلبة لا تترك علامات)	mm	Ø381×127	Ø381×127	Ø381×127	Ø381×127	Ø381×127
سعة الرفع المقننة	kg	300	300	300	300	230
سعة تمديد المنصة	kg	113	113	113	100	100
الوزن الصافي الإجمالي	kg	1900	2080	2490	2760	3400

الخصائص

عرض كود الخطأ على شاشة المقبض: تم تجهيز المقبض بشاشة عرض كود الخطأ، مما يسمح للمستخدمين والفنيين بتحديد المشكلات وحلها بسرعة، مما يحسن من كفاءة العمل.
عجلات لا تترك علامات: تضمن العجلات غير القابلة لترك علامات أن الرافعة تعمل دون ترك علامات أو التسبب في تلف الأرضيات، مما يجعله مناسبة للاستخدام على الأسطح الحساسة.
منصة قابلة للتمديد: يؤدي امتداد المنصة بمقدار 90 سم إلى زيادة طول المنصة الثابتة، مما يوفر للعمال مساحة عمل أكثر اتساع وراحة للمهام عالية الارتفاع.
التشغيل بسرعة منخفضة: تم تصميم وضع السرعة المنخفضة للتنقل في الأماكن الضيقة أو الممرات الضيقة أو المواقف التي تتطلب تعزيز السلامة. في وضع السرعة المنخفضة، يتم تقليل سرعات الحركة والارتفاع والدوران لتحقيق المزيد من التحكم.
مجموعة مقبض متكاملة: يدمج المقبض وظائف حركة الأمام والخلف، الارتفاع، النزول، الانعطاف، مما يسمح لمشغل واحد بالتحكم في جميع الحركات مباشرة من المنصة. تعمل إعدادات السرعة القابلة للضبط على تعزيز المرونة التشغيلية بشكل أكبر.

الخيارات الرئيسية

الخصائص القياسية

الكبح الآلي
جرس
تمديد المنصة
الحماية الآلية من الحفر
نظام خفض الطوارئ
مؤشر البطارية
بوق
حماية شحن البطارية
بوابة منصة ذاتية الإغلاق
زر التوقف في حالات الطوارئ
عداد بالساعات

نظام التشغيل الكهربائي
قضيب دعم صيانة الأمنة
الحواجز القابلة للطي
نظام تشخيص الأعطال
فتحات الرافعة الشوكية القياسية
ضوء إشارة
حساس الميول
بطارية لا تحتاج إلى صيانة

الخصائص الاختيارية

بطارية ليثيوم

الخصائص التفصيلية

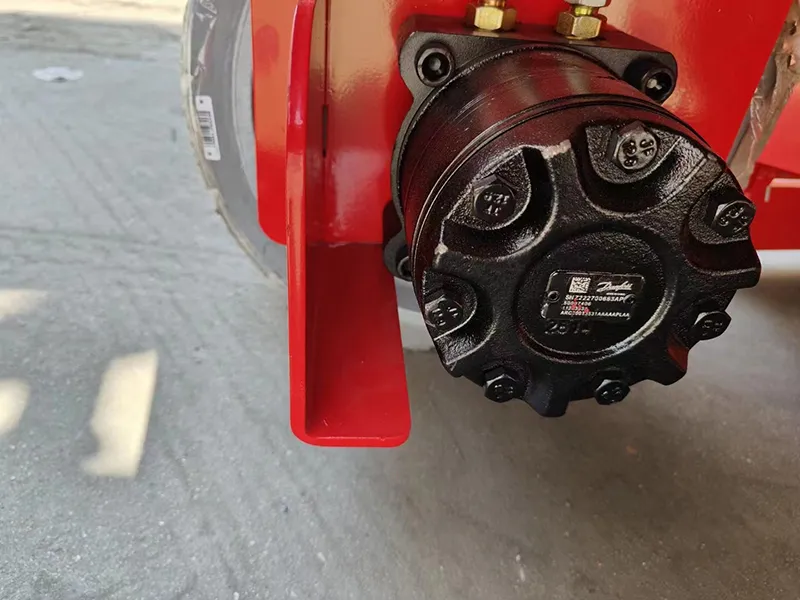

المحرك

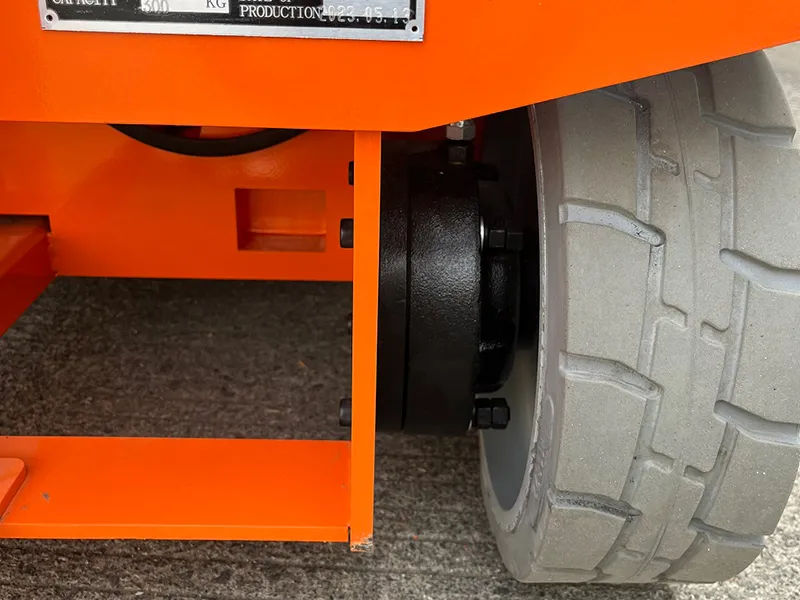

عجلات لا تترك علامات

منصة تمديد

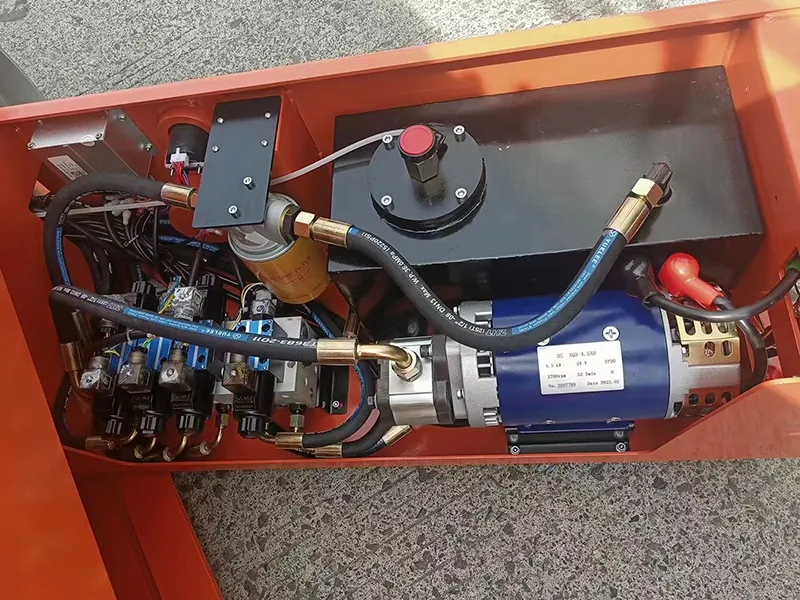

يتم وضع المحرك ووحدة المضخة الهيدروليكية مع الصمام في نفس الغلاف (العلبة)، مما يضمن سهولة الوصول للصيانة والتشغيل.

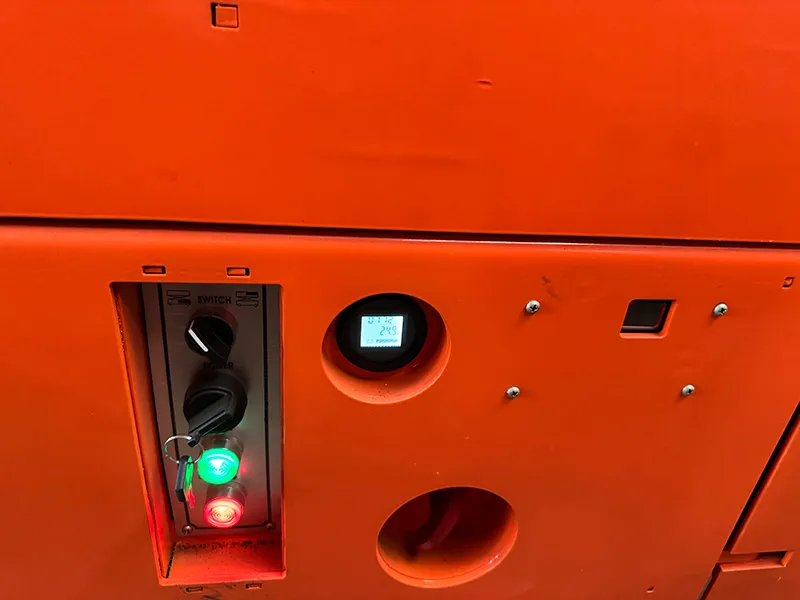

تتميز لوحة التحكم السفلية بصمام خفض أثناء الطوارئ، ومقياس البطارية، وشاشة عرض الطاقة

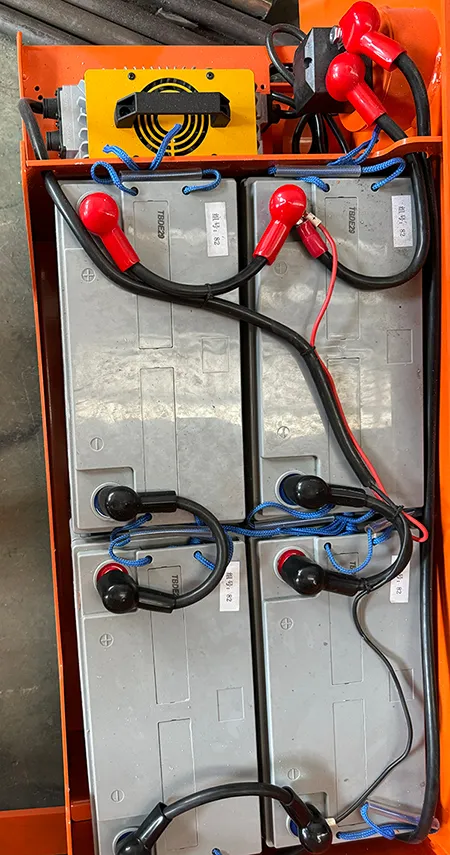

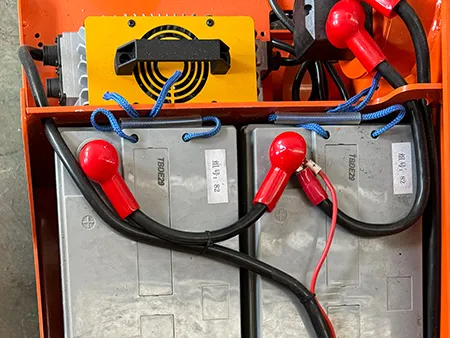

تم تنظيم البطارية والشاحن في نفس الكابينة (العلبة)
